금속 조직 전처리 장비 및 소모품 전체 가이드

정확한 금속 조직 분석의 기초: 시료 준비

금속 조직학적 전처리 장비 및 소모품은 재료 특성화 작업 흐름의 중요한 첫 번째 단계를 형성합니다. 샘플이 광학, 주사 전자 또는 전자 후방 산란 회절 등 현미경에 도달하기 전에 절단, 장착 또는 마모로 인한 아티팩트가 발생하지 않고 실제 미세 구조 특징을 나타내는 표준에 맞게 표면을 준비해야 합니다. 제대로 준비되지 않은 샘플은 이미징 단계에서 교정할 수 없습니다. ; 준비 중에 생성된 변형 레이어, 릴리프, 번짐 및 풀아웃 공극은 영구적이며 오해의 소지가 있는 분석 결과를 생성합니다.

전처리 순서는 절편 → 마운팅 → 평면 연삭 → 거친 연마 → 미세 연마 → 최종 연마 → 에칭의 정의된 진행을 따릅니다. 각 단계는 장비 성능과 소모품 선택의 올바른 조합에 따라 달라집니다. 다양한 소모품(금속 모자이크 분말, 광택 천, 알루미나 액체, 다이아몬드 현탁액, 이산화규소 콜로이드 용액)은 각각 이 순서 내에서 특정 기능을 수행하며 서로 바꿔 사용할 수 없습니다.

금속 조직 전처리 장비 : 핵심기기

완전한 금속 조직 준비 실험실에는 특정 샘플 처리 단계에 맞게 설계된 일련의 장비가 필요합니다. 장비 선택은 시료 재료 경도, 처리량 요구 사항 및 다운스트림 분석 기술에서 요구하는 표면 마감 사양을 고려해야 합니다.

절편 및 절단 장비

연마 절단 기계와 정밀 다이아몬드 와이어 톱은 금속 조직학 실험실에서 사용되는 두 가지 주요 절편 기술입니다. 연마 절단기 지속적인 절삭유 공급과 함께 2,800~3,500RPM으로 회전하는 수지 결합 또는 고무 결합 절단 휠을 사용하여 열 손상 영역을 최소화합니다. 철 합금의 경우 산화알루미늄 휠이 표준입니다. 비철 및 세라믹 재료의 경우 탄화규소 휠이 선호됩니다. 시편 바이스와 이송 속도 제어 기능이 장착된 정밀 절단 기계는 절편으로 인한 변형 층을 달성합니다. 50μm 미만 경화강의 경우 수동 앵글 그라인더의 경우 200~500μm입니다. 다이아몬드 와이어 쏘는 훨씬 낮은 절삭력으로 작동하며 기계적 손상 최소화가 가장 중요한 깨지기 쉬운 세라믹, 반도체 재료 및 고고학 표본에 대한 올바른 선택입니다.

마운팅 프레스

열간 압축 장착 프레스는 제어된 온도와 압력 하에서 절단된 시편을 열경화성 또는 열가소성 수지로 캡슐화합니다. 페놀 및 에폭시 장착 화합물의 표준 작동 매개변수는 다음과 같습니다. 250~300bar에서 150~180°C , 4~8분 동안 유지한 후 수냉식 압력 해제 사이클이 이어집니다. 최신 자동 마운팅 프레스는 작업자 개입 없이 전체 사이클을 실행하고 일관된 마운트 형상을 제공합니다. 이는 고정된 높이 공차를 가진 시편 홀더를 사용하는 자동 연마 시스템에 중요합니다. 장착 프레스 실린더 직경(25mm, 30mm, 40mm 및 50mm가 표준임)에 따라 장착 크기가 결정되며 실험실 연마 시스템의 시편 홀더 직경과 일치해야 합니다.

연삭 및 연마 시스템

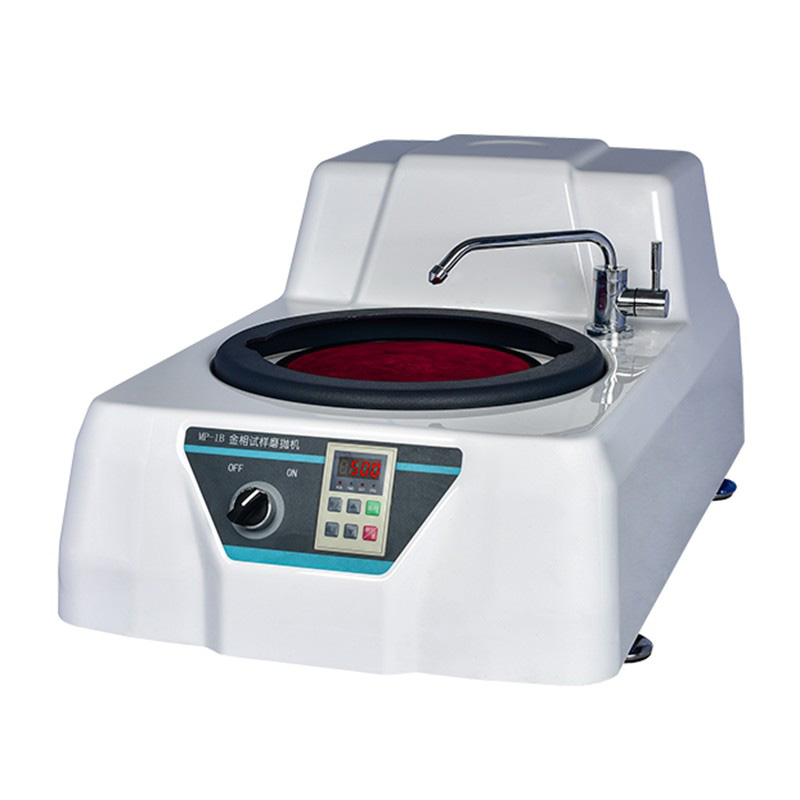

자동화된 연삭 및 연마 기계는 금속 조직 연구실에서 가장 효과적인 장비 투자입니다. 반자동 및 완전 자동 시스템은 역회전 시편 헤드가 있는 회전 압반을 사용하여 프로그래밍 가능한 다운포스(일반적으로)를 적용합니다. 표본당 10~50N ), 회전 속도(50~300RPM), 각 소모품 단계별 처리 시간을 확인할 수 있습니다. 자동화된 시스템의 재현성은 수동 연마 작업 흐름에서 준비로 인한 오류의 가장 일반적인 두 가지 원인인 표면 마감 및 가장자리 유지의 작업자 간 변동성을 제거합니다. 중앙 힘 시스템은 전체 표본 홀더 어셈블리에 힘을 가합니다. 개별 힘 시스템은 각 시편에 제어된 힘을 독립적으로 적용합니다. 이는 동일한 홀더에서 경도가 다른 시편을 처리할 때 필요합니다.

금속 조직 모자이크 분말: 마운팅 화합물 선택 및 성능

마운팅 수지 또는 포매 화합물이라고도 하는 금속 조직 모자이크 분말은 단순히 시편을 편리한 형상으로 고정하는 것 이상의 다양한 기능을 수행합니다. 장착 재료는 연삭 및 연마 중에 시편 가장자리를 지지하여 반올림을 방지하고, 후속 준비 단계에서 사용되는 용제 및 식각액에 저항하고, 차등 릴리프 연마를 방지하기 위해 시편과 충분한 경도 대비를 제공해야 합니다.

주요 장착 화합물 유형과 선택 기준은 다음과 같습니다.

• 페놀(베이클라이트) 분말 — 가장자리 유지력이 중요하지 않은 철 합금 및 대부분의 산업용 금속에 대한 표준 선택입니다. 약 35-45 HV의 비커스 경도를 갖는 단단하고 불투명한 마운트로 경화됩니다. 나이탈 및 켈러 시약을 포함한 대부분의 에칭액에 내성이 있습니다. 가공 온도: 150~160°C.
• 디알릴프탈레이트(DAP) 분말 — 코팅, 표면 경화층 및 표면 처리와 같이 우수한 모서리 유지력이 필요할 때 선호됩니다. DAP 마운트는 페놀릭(50-60HV)보다 단단하고 경화 중 수축이 적어 시편과 마운트 간 접촉면이 더 잘 접촉되고 가장자리가 둥글게 되는 틈 형성의 위험이 줄어듭니다.
• 미네랄이 함유된 에폭시 분말 — 최대 가장자리 유지력과 내화학성을 요구하는 시편에 사용됩니다. 필러 입자(일반적으로 산화알루미늄 또는 탄화규소)는 마운트 경도를 60~80HV로 높이고 연마성을 많은 금속 시편에 가까운 수준으로 향상시켜 차동 릴리프를 줄입니다.
• 전도성 마운팅 파우더 — 스퍼터 코팅 없이 SEM 및 EBSD 분석을 위한 전기 전도성 마운트를 생성하는 흑연 충전 또는 구리 충전 페놀 화합물입니다. 전도도 값 10⁻² ~ 10⁻¹ S/cm 구리 충전 제제로 달성 가능합니다.

열에 민감한 시편(납땜, 폴리머 및 저융점 합금)의 경우 저온 경화 에폭시 또는 아크릴 시스템이 열간 압축 마운팅을 완전히 대체하여 최소 압력 하에 실온에서 8~24시간 동안 경화됩니다.

금속 조직 연마 천: Nap, 경도 및 용도 일치

연마 천 선택은 금속 조직 준비에서 가장 중요한 소모품 결정 중 하나입니다. 천은 각 연마 단계에서 사용되는 연마 현탁액의 절단 형상을 제어하기 때문입니다. 천 재질, 보풀 높이 및 경도에 따라 연마 입자가 유지되는 방식과 표본 표면을 가로질러 얼마나 자유롭게 이동하는지가 결정되며, 이는 재료 제거 속도, 스크래치 깊이 및 릴리프 형성에 직접적인 영향을 미칩니다.

흔히 발생하는 준비 오류는 다이아몬드 연마 단계에서 보풀 높이가 너무 높은 천을 사용하는 것입니다. 하이냅(High-Nap) 천은 연마 입자가 자유롭게 움직이고 임의의 방향을 갖도록 하여 다방향 긁힘을 생성하고 서로 다른 경도 단계 사이의 릴리프를 증가시킵니다. 다이아몬드 서스펜션과 함께 사용되는 단단하고 보풀이 적은 천은 더 방향성이 있고 더 얕은 스크래치를 생성합니다. 후속 연마 단계에서 효율적으로 제거됩니다.

연마용 액체 연마: 다이아몬드, 알루미나 및 이산화규소 비교

금속 조직학적 준비에 사용되는 세 가지 주요 연마 연마액 계열(다이아몬드 현탁액, 알루미나 연마액 및 콜로이드 이산화규소)은 준비 순서에서 서로 다른 위치를 차지하고 준비되는 재료, 필요한 표면 마감 및 그에 따른 분석 기술을 기준으로 선택됩니다.

다이아몬드 연마액

다이아몬드 연마 현탁액은 거친 연마 단계와 중간 연마 단계의 주요 연마재입니다. 합성 단결정 또는 다결정 다이아몬드 입자는 수성 또는 유성 캐리어에 다음 농도로 부유됩니다. 100mL당 0.1~2.0캐럿 . 입자 크기 등급은 9 µm(거친)부터 6 µm, 3 µm, 1 µm, 0.25 µm(미세)까지 다양하며, 각 단계에서 이전 등급에 의해 발생한 스크래치 층이 제거됩니다. 모스 경도 10의 다이아몬드 경도는 HRC 65 이상의 경화강, 텅스텐 카바이드, 부드러운 연마재로 연마할 수 없는 알루미나 세라믹 등 모든 금속 및 세라믹 재료에 효과적입니다. 수성 다이아몬드 현탁액은 대부분의 연마 천과 호환되며 자동화 시스템의 표준 선택입니다. 유성 현탁액은 알루미늄 합금 및 마그네슘과 같은 반응성 금속의 수성 부식을 줄입니다.

알루미나 연마액

알루미나(Al2O₃) 연마현탁액은 주로 비철금속, 동합금, 알루미늄, 티타늄 등의 중간~최종 연마에 사용됩니다. 알파-알루미나(단결정, 더 단단하고 더 공격적) 및 감마-알루미나(다결정, 더 부드럽고 더 미세한 마감 처리) 형태로 제공되며 입자 크기는 다음과 같습니다. 0.05μm, 0.3μm, 1.0μm . 알루미나 현탁액은 일반적으로 중간 크기의 모직 또는 합성 천에 적용되며 알루미늄 합금에서 Ra < 5nm의 표면 거칠기 값을 달성합니다. 알루미나의 주요 한계는 연질 금속(특히 순수 알루미늄 및 구리)에 묻혀서 현미경으로 보면 2상 입자로 잘못 식별될 수 있는 흰색 잔류물을 남기는 경향이 있다는 것입니다. 알루미나 연마 후 이소프로판올에 대한 철저한 초음파 세척은 에칭이나 SEM 검사를 진행하기 전에 필수적입니다.

이산화규소(콜로이드 실리카) 연마액

일반적으로 OPS(산화물 연마 현탁액)라고 불리는 콜로이드 이산화규소 현탁액은 EBSD 샘플 준비 및 최고의 표면 품질이 요구되는 재료를 위한 표준 최종 연마 연마재입니다. 콜로이드 실리카 입자 0.02~0.06μm 약알칼리성 캐리어(pH 9.5~10.5)에서는 변형된 표면층의 기계적 마모와 화학적 용해를 동시에 수행합니다. 이러한 화학기계적 작용은 다이아몬드 연마 후 남아 있는 얇은 비정질 변형층(광학 현미경으로는 보이지 않지만 EBSD에서는 키쿠치 패턴 품질이 좋지 않은 층)을 제거합니다. 콜로이드 실리카는 티타늄 합금, 니켈 초합금, 스테인리스강 및 내화 금속에 특히 효과적입니다. 처리 시간 진동 연마기에서 15~45분 또는 화학기계적 천을 사용하여 회전식 연마기에서 2~5분이 일반적입니다. 알칼리성 pH는 표면 얼룩을 방지하기 위해 조심스러운 취급과 철저한 헹굼이 필요하며, 건조된 젤은 표면 손상을 다시 일으키지 않고 제거하기 어렵기 때문에 콜로이드 실리카 현탁액은 천이나 표본 표면에서 건조되지 않도록 방지해야 합니다.

준비 순서 구축: 장비 및 소모품을 자재에 일치시키기

효과적인 금속 조직학적 준비를 위해서는 장비와 소모품을 분리된 것이 아닌 통합된 순서로 선택해야 합니다. 다음 원칙은 재료 카테고리 전반에 걸쳐 시퀀스 설계를 안내합니다.

• 경철 합금(강 >400HV) — DAP 또는 미네랄 충전 분말을 사용한 고온 압축 마운트 → SiC 연삭지 220/500/1200방 → 단단한 천에 9μm 다이아몬드 → 중간 천에 3μm 다이아몬드 → 짧은 낮잠 천에 1μm 다이아몬드 → EBSD의 경우 화학 기계 천에 콜로이드 실리카, 광학 현미경의 경우 1μm 후 직접 에칭.
• 알루미늄 합금 — 저온 경화 에폭시 마운트(프레스 열로 인한 노화 경화 효과 방지) → SiC 종이 → 중간 천에 3μm 다이아몬드 → 부드러운 천에 0.3μm 알루미나 → EBSD용 진동 연마기에 0.05μm 콜로이드 실리카. 부드러운 매트릭스가 번지는 것을 방지하려면 모든 연마 단계에서 과도한 압력을 가하지 마십시오.
• 초경합금 및 세라믹 — 페놀 또는 전도성 마운트 → 다이아몬드 연삭 디스크(70–125 µm) → 단단한 천에 15 µm 다이아몬드 → 6 µm 다이아몬드 → 3 µm 다이아몬드 → 짧은 천에 1 µm 다이아몬드. 알루미나와 콜로이드 실리카는 일반적으로 1,500HV보다 단단한 재료에는 효과가 없습니다.
• 열 분사 코팅 및 다층 시스템 — 코팅 다공성을 채우고 풀아웃을 방지하기 위해 장착 전 진공 에폭시 함침 → DAP 또는 미네랄 충전 마운트 → 코팅 박리를 최소화하기 위한 저압 연삭 → 힘이 감소된 미세한 다이아몬드 시퀀스. 가장자리 유지는 주요 품질 기준입니다. 기판과 코팅 사이의 릴리프 형성이 다음을 초과합니다. 0.5μm 코팅 두께 측정을 신뢰할 수 없게 만듭니다.

각 재료 유형에 대해 장비 모델, 소모품 브랜드 및 등급, 적용 힘, 압반 속도 및 처리 시간을 포함한 전체 준비 순서를 문서화하면 실험실에서 작업자 전반에 걸쳐 시간이 지남에 따라 일관되게 결과를 재현할 수 있습니다. 이는 ISO/IEC 17025 인증 재료 테스트 시설의 핵심 요구 사항입니다.
