금속 절단기: 유형, 선택 및 가이드

무엇입니까? 금속 절단기 ?

금속 조직 절단기(금속 조직 단면 기계, 금속 조직 절단 기계 또는 금속 조직 절단기라고도 함)는 현미경 검사를 준비하기 위해 금속, 세라믹, 복합재 또는 광물 표본을 절단하는 데 사용되는 정밀 기기입니다. 일반 금속 가공 톱과 금속 절단 장비를 구분하는 정의 요구 사항은 다음과 같습니다. 절단 표면 및 그 부근의 시편 미세 구조에 대한 손상 최소화 : 열영향부 없음, 기계적 변형 없음, 연상의 번짐 없음, 취성상의 균열 없음.

금속 조직학적 샘플 준비는 절편으로 시작됩니다. 마운팅, 연삭, 연마, 에칭 및 현미경 검사 등 이후의 모든 작업은 전적으로 초기 절단 품질에 따라 달라집니다. 과도한 열이나 압력으로 생성된 단면에는 현미경으로 실제 재료 결함과 구별할 수 없는 인공물이 생겨 분석이 무효화됩니다. 따라서 각 재료 등급에 맞는 올바른 금속 조직 절단 장비를 선택하고 작동하는 것은 실험실 샘플 준비의 기본 기술입니다.

금속 조직 절단기 시장은 두 가지 주요 도구 유형으로 분류됩니다. 연마 절단 기계 그리고 정밀 저속 톱 — 각각은 다양한 재료 카테고리 및 품질 요구 사항에 맞게 최적화되었습니다. 금속 샘플 준비 장비를 지정하는 실험실에서는 각 유형의 기능과 한계를 이해하는 것이 필수적입니다.

금속 조직 절단 장비의 유형

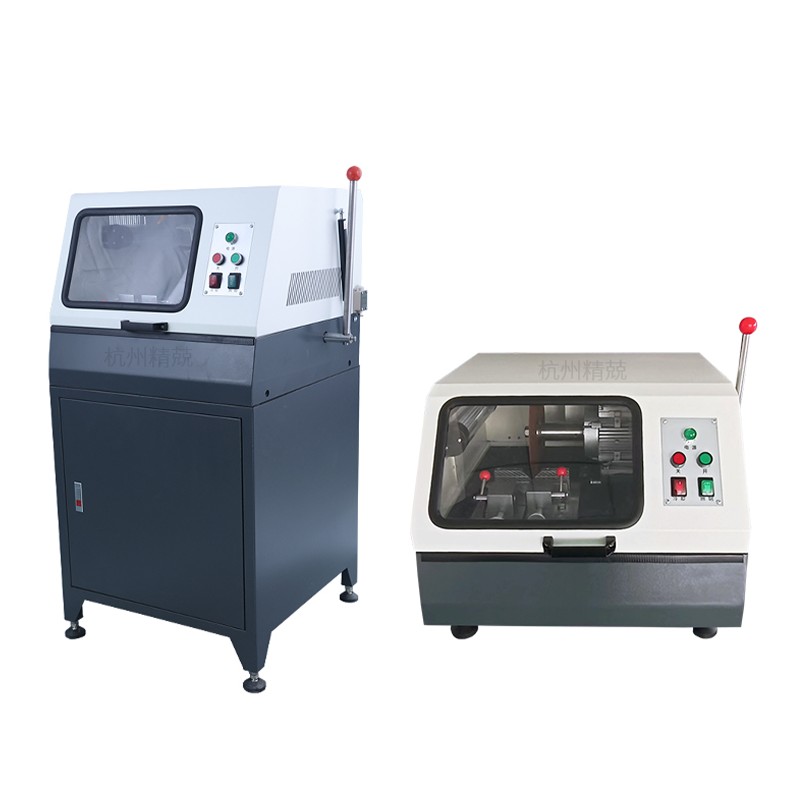

금속 조직 연마 커터(절단기)

금속 조직 절단 톱, 야금 절단 장비 또는 시료 준비 절편 톱으로도 알려진 금속 조직 연마 절단기는 얇은 회전 연마 휠을 사용하여 톱질보다는 연삭 방식으로 시편을 절단합니다. 휠은 절단면을 따라 마모되어 재료를 제거하는 결합된 연마 디스크(철 재료의 경우 산화알루미늄, 비철 및 세라믹의 경우 탄화규소)입니다. 휠 직경은 일반적으로 기계 크기와 재료에 따라 150mm~400mm이고 스핀들 속도는 2,000~5,000RPM입니다.

연마 절단기 작동의 중요한 변수는 다음과 같습니다. 절단 인터페이스에서 열 발생 . 연마 절편은 본질적으로 마찰열을 발생시킵니다. 제어되지 않으면 이 열은 상 변형 또는 템퍼링 임계값 이상으로 시편 온도를 상승시켜 절단이 분석을 위해 노출되도록 의도된 바로 그 미세 구조를 변경합니다. 현대 금속 절편 기계는 다음을 통해 이 문제를 해결합니다. 홍수 냉각수 시스템 이는 절단 전반에 걸쳐 휠-시편 인터페이스에 절삭유를 직접 전달하여 조밀한 합금강을 길게 절단하는 경우에도 시편 온도를 50~60°C 미만으로 유지합니다.

금속 조직 연마 절단기는 공급 메커니즘에 따라 더욱 세분화됩니다.

• 수동 절단 기계: 작업자는 회전 암을 통해 손으로 이송력을 적용합니다. 연질에서 중간 경도의 재료와 적당한 처리량에 적합합니다. 자본 비용은 낮지만 공급력 일관성은 작업자 기술에 따라 달라집니다.
• 자동 절단기: 이송력은 프로그래밍 가능한 이송 속도 및 힘 매개변수를 갖춘 전동 액추에이터(전기 기계식 또는 공압식)에 의해 적용됩니다. 자동 절편 기계는 보다 일관된 절단 품질을 제공하고, 배치 절편을 위한 무인 작업을 가능하게 하며, 일관되지 않은 공급으로 인해 휠 하중이나 시편 파손이 발생할 수 있는 단단하고 부서지기 쉬운 고가의 시편에 필수적입니다.

금속 조직 저속 톱(정밀 절편 기계)

정밀 절편 기계, 금속 조직 절편 톱 또는 섬세한 시편을 위한 금속 조직 샘플 준비 기계라고도 하는 금속 조직 저속 톱은 연마 휠 대신 다이아몬드 웨이퍼 블레이드를 사용하여 극적으로 낮은 휠 속도(100-500 RPM)에서 작동합니다. 느린 절단 속도와 다이아몬드 칼날의 극도로 얇은 절단의 조합( 연마 휠의 경우 0.1–0.5mm 대 0.5–1.5mm )는 무시할 만큼의 열을 발생시키며 시편에 기계적 변형이 거의 없습니다.

저속 톱은 전동 액추에이터가 아닌 중량 또는 스프링 장착 피드 메커니즘을 통해 하중을 가하므로 가장 취약한 미세구조적 특징도 보존하는 매우 가볍고 제어된 힘을 허용합니다. 따라서 다음과 같은 목적으로 선택되는 도구가 됩니다.

• 전자 부품 및 회로 기판 — 얇은 솔더 조인트, 금속간 층 및 구리 트레이스는 얼룩이나 균열 없이 단면을 검사하기 위해 손상 없는 단면이 필요합니다.
• 부서지기 쉽고 다공성인 재료 — 세라믹, 열 분무 코팅, 소결 탄화물, 연마 절편의 힘으로 파손될 수 있는 지질학적 샘플
• 생물학적 및 광물학적 표본 — 뼈, 치아 법랑질, 암석학용 광물 섹션 및 이와 유사한 이질적인 재료
• TEM 샘플 준비를 위한 얇은 섹션 - 시작 절단은 가능한 최소 지하 손상 층을 사용하여 대상 영역에 최대한 가깝게 이루어져야 합니다.
• 연질 금속 및 코팅 — 연마 휠 조건에서 치명적으로 번지는 금, 인듐, 주석 및 연납 합금

이 정밀도의 절충점은 처리량입니다. 연마 절단기가 2분 이내에 완료할 절단 작업을 완료하려면 저속 톱의 경우 15~60분이 필요할 수 있습니다. 가치가 높거나 대체할 수 없는 표본의 경우 이러한 시간 비용은 전적으로 타당합니다. 생산 품질 관리의 일상적인 철근 단면 절단에는 그렇지 않습니다.

커팅 휠 및 블레이드: 금속 조직 절단 장비의 핵심

휠과 블레이드 선택은 금속 조직 절단에서 가장 중요한 소모품 결정입니다. 절단되는 재료에 맞지 않는 휠은 기계 품질에 관계없이 과도한 열, 빠른 휠 마모 및 절단 품질 저하를 초래합니다. 재료에 적합한 휠은 허용 가능한 휠 수명과 절단 속도를 갖춘 깨끗하고 시원하며 인공물이 없는 단면을 생성합니다.

연마 절단 휠

연마 절단 휠은 연마 유형, 결합 경도 및 구조(다공성)에 따라 지정됩니다. 일반적인 선택 규칙은 다음과 같습니다.

• 산화알루미늄(Al₂O₃) 휠 - 철 재료의 경우: 탄소강, 합금강, 스테인레스강, 공구강 및 주철. 산화알루미늄은 철보다 단단하며 이러한 재료에서 과도한 휠 마모 없이 효율적인 절단을 제공합니다.
• 실리콘 카바이드(SiC) 휠 - 비철 재료(알루미늄, 구리, 황동, 청동, 티타늄, 마그네슘 합금), 세라믹 및 내화 재료용. 탄화규소는 더 날카롭고 더 부드럽고 열에 민감한 비철 합금에서 더 적은 열 발생으로 절단됩니다.
• 결합 경도: Soft-bonded 휠(대부분의 시스템에서 등급 지정 B 또는 C)은 다음 용도로 사용됩니다. 단단한 재료 - 본드는 마모된 연마 입자를 빠르게 방출하여 새로운 절단 모서리를 노출시키고 휠 글레이징을 방지합니다. 하드 본드 휠(등급 E~H)은 다음 용도로 사용됩니다. 부드러운 소재 - 결합력이 강해 연마 입자를 더 오래 유지하여 저항이 낮은 재료에서 휠이 너무 빨리 마모되는 것을 방지합니다.
• 강화 대 비강화: 실험실 금속 조직 절단 휠은 절편 기계의 높은 회전 속도에서 안전을 위해 강화된 유리 섬유입니다. 강화되지 않은 휠은 전동식 절단 장비에 절대 사용해서는 안 됩니다.

저속 톱용 다이아몬드 웨이퍼 블레이드

정밀 절편 기계용 다이아몬드 웨이퍼 블레이드는 다이아몬드 농도, 결합 유형(금속 결합, 수지 결합) 및 블레이드 두께에 따라 지정됩니다. 더 높은 다이아몬드 농도 더 높은 비용으로 더 긴 블레이드 수명을 제공합니다. 수지 본드 블레이드 더 공격적이고 더 빠른 절단이 가능합니다. 금속 본드 블레이드 내구성이 뛰어나고 초경합금 및 고급 세라믹과 같은 단단하고 밀도가 높은 재료에 더 적합합니다. 블레이드 두께 선택은 절단 폭과 재료 손실을 제어합니다. 고가의 표본의 경우 또는 정확한 형상 위치가 필요한 경우 더 얇은 블레이드는 각 절단에서 제거되는 재료를 최소화합니다.

금속 조직 절편 기계 선택 시 주요 사양

금속 시료 준비 장비를 지정하려면 기계의 성능 매개변수를 표본 크기, 재료 유형, 처리량 요구 사항 및 실험실의 품질 표준과 일치시켜야 합니다. 다음 매개변수는 가장 중요한 평가 기준입니다.

최대 시편 크기 및 클램핑 용량

시편 바이스 또는 클램핑 시스템은 절단을 위해 안전하게 고정할 수 있는 최대 단면을 정의합니다. 실험실 금속 조직 연마 절단기는 일반적으로 몇 밀리미터에서 최대 수 밀리미터까지의 시편 단면을 수용합니다. 직경 60~80mm 벤치탑 모델의 경우 150mm 이상 플로어 스탠딩 생산 규모 절편 장비용. 클램핑 시스템은 절단 중 어떠한 움직임도 허용하지 않고 시편을 단단히 고정해야 합니다. 휠이 접촉하는 동안 측면 시편의 움직임으로 인해 곡선 절단 표면이 생성되고 연마 휠이 치명적으로 파손될 수 있습니다.

휠 또는 블레이드 속도 및 가변 속도 제어

연마 절단기는 일반적으로 표준 휠 직경의 경우 2,800~3,500RPM 범위의 고정 스핀들 속도로 작동합니다. 가변 속도 제어는 다양한 재료 유형을 절단하는 실험실에 유리합니다. 속도가 낮을수록 열에 민감한 비철 합금의 열 발생이 줄어들고 직경이 큰 강철 부분을 효율적으로 절단하려면 최대 속도가 필요할 수 있습니다. 지속적으로 변하는 속도(일반적으로 1~500RPM)를 갖춘 저속 톱은 각 재료 및 블레이드 사양에 절단 매개변수를 적용할 수 있는 최대의 유연성을 제공합니다.

이송력 제어 및 자동화

자동 금속 절편 기계는 사용자가 프로그래밍할 수 있는 힘 및 공급 속도 설정을 사용하여 서보 모터 또는 공압 액추에이터 시스템을 통해 공급력을 제어합니다. 힘 제어 피드 — 기계가 재료 저항에 관계없이 일정한 접촉력을 유지하는 경우 — 국지적 재료 경도에 자동으로 적응하고 하드 단계에서 휠 과부하를 방지하므로 이종 시편(예: 여러 재료 영역을 가로지르는 복합재 또는 용접 샘플)에 대한 속도 제어 공급보다 우수합니다. 최고의 자동 야금 시료 준비 기계는 프로그래밍 가능한 힘 프로파일과 소프트 스타트 및 절단 종료 감지 기능을 결합하여 절단 주기 전반에 걸쳐 휠 마모와 시편 손상을 최소화합니다.

냉각수 시스템 설계

절삭유 공급은 연마 절편 중 시편 온도를 직접적으로 결정합니다. 금속 조직 절단 장비의 효과적인 절삭유 시스템은 다음과 같은 이점을 제공합니다. 분당 3~10리터 절단 경계면에서 휠 양쪽에 위치한 노즐을 통해 절삭유를 공급하여 전체 절단 영역이 절단 전반에 걸쳐 흐르도록 합니다. 침전 탱크 및 여과 기능을 갖춘 재순환 절삭유 시스템은 절삭유 수명을 연장하고 절단 영역에 부스러기가 쌓이는 것을 방지합니다. 시편의 냉각수 오염(후속 화학 분석에 중요)이 우려되는 실험실의 경우 깨끗한 물 냉각수 시스템 또는 특별히 고안된 저열 휠을 사용한 건식 절편이 대안입니다.

진동과 강성

기계 강성(절삭력에 따른 편향에 대한 프레임, 스핀들 및 클램핑 시스템의 저항)은 절단 표면 평탄도와 평행도에 직접적인 영향을 미칩니다. 절단 중 진동은 추가 연삭 단계를 통해 제거해야 하는 절단면에 물결 모양을 유발하고, 시편 재료와 준비 시간을 낭비합니다. 주철 또는 용접 강철 기계 프레임, 런아웃 공차가 정의된 정밀 스핀들 베어링 및 진동 방지 베이스 마운트는 고품질 금속 절편 장비의 특징입니다. 공개된 스핀들 런아웃 사양 0.01mm 이하(TIR) 정밀 기기와 생산 등급 절단 기계를 구별합니다.

금속 조직 샘플 절단 모범 사례: 일반적인 오류 방지

올바른 기계와 휠을 선택하더라도 열악한 작동 방식으로 인해 금속 조직 분석을 손상시키는 인공물이 발생합니다. 다음 관행은 야금 샘플 준비 전반에 걸쳐 축적된 실험실 경험을 반영합니다.

• 연마 휠을 사용하여 건식 절단하지 마십시오. 단 한번의 건식 절단(짧은 절단이라도)으로 강철의 표면 온도가 200°C 이상 상승할 수 있으며, 이로 인해 마르텐사이트 구조가 템퍼링되고 광학 현미경으로 감지할 수 있는 흰색 에칭층이 생성됩니다. 절단을 시작하기 전에 항상 절삭유 흐름을 확인하십시오.
• 절편을 만들기 전에 깨지기 쉽거나 다공성인 표본을 장착하십시오. 용사 코팅, 폼 재료 및 다공성 소결 성형체는 절단 중 기공이 빠지거나 붕괴되는 것을 방지하기 위해 절단 전에 에폭시 수지로 진공 함침해야 합니다. 수지는 모든 후속 준비 단계에서 미세 구조를 지원합니다.
• 관심 있는 지형지물과 충분한 거리를 두십시오. 최고의 절편 방법을 사용하더라도 절단면 자체에는 어느 정도의 손상이 있습니다. 중요한 형상(용접 융합 라인, 코팅 인터페이스, 균열 팁)에서 최소 1~2mm 떨어진 부분을 절단하고 형상이 검사를 위해 노출되기 전에 연마하여 손상 층을 제거합니다.
• 재료에 적합한 이송력을 사용하십시오. 특히 단단하고 부서지기 쉬운 재료의 연마성 절편에서 과도한 이송력은 휠 편향, 곡선 절단 및 열 스파이크를 유발합니다. 안정적인 절단 진행을 달성하는 최소 힘으로 시작하고 휠 글레이징(절단 작업 손실)이 관찰되는 경우에만 힘을 증가시킵니다.
• 연마 휠을 정기적으로 드레싱하십시오. 윤이 나거나 로드된 연마 휠은 천천히 절단되고, 과도한 열을 발생시키며, 공급력이 증가하면 파손될 수 있습니다. 절단 효율이 감소하는 첫 징후가 나타나면 단일 포인트 다이아몬드 드레서나 드레싱 스틱으로 휠을 드레싱합니다.
• 각 표본에 대한 절편 매개변수를 기록합니다. 고장 분석 및 연구 상황에서 각 시편의 기계 유형, 휠 사양, 냉각수 유형, 공급력 및 절단 기간을 문서화하면 보고 단계에서 모든 절편 아티팩트를 식별하고 실제 재료 결함과 구별할 수 있는 감사 추적이 생성됩니다.

상황에 따른 금속 조직 절단 장비: 전체 샘플 준비 작업흐름

금속 조직 절단 장비는 정의된 준비 순서의 첫 번째 단계입니다. 광범위한 작업 흐름 내에서 절편이 어디에 적합한지 이해하면 절단 품질이 최종 분석 결과에 불균형적인 영향을 미치는 이유가 명확해집니다.

1. 단면화 - 금속 조직 절단기 또는 저속 톱으로 초기 단면을 제작합니다. 절단 품질은 손상되지 않은 표면에 도달하기 위해 후속 연삭에서 제거해야 하는 재료의 양을 결정합니다.
2. 장착 - 섹션을 열경화성 또는 저온 경화 수지(에폭시, 페놀성, 아크릴)로 캡슐화하여 후속 단계에서 표준화되고 취급 가능한 퍽을 만들고 연마 중 시편 가장자리와 깨지기 쉬운 특징을 지원합니다.
3. 연삭 - 입자 크기가 감소하는 연삭지(SiC 또는 다이아몬드 결합)를 연속적으로 통과시키면 절편에서 손상 층이 제거되고 편평하고 평면적인 표면이 형성됩니다. 필요한 연삭 깊이는 절편 손상의 심각도에 정비례합니다. 고품질 절편은 제대로 제어되지 않은 절편에 비해 연삭 시간을 30-50% 단축합니다.
4. 연마 — 천 랩의 다이아몬드 서스펜션 또는 콜로이드 실리카 연마는 남은 연삭 스크래치를 제거하여 변형 없는 거울 마감을 생성합니다. 연마된 금속 조직 표본의 최종 표면 거칠기는 일반적으로 Ra <0.01 µm입니다.
5. 에칭 — 화학적 또는 전해 에칭은 다양한 상과 방향을 선택적으로 공격하여 결정립 경계, 상 경계 및 미세 구조 특징을 드러냅니다. 탄소강 및 저합금강에 가장 일반적으로 사용되는 에칭액은 2~4% Nital(에탄올의 질산)입니다. 오스테나이트계 스테인리스강은 Kalling의 시약이나 옥살산의 전해 에칭을 사용합니다.
6. 시험 — 광학 현미경, 주사 전자 현미경(SEM), 전자 후방 산란 회절(EBSD), 에너지 분산 X선 분광법(EDS) 및 경도 테스트를 준비된 표면에서 수행하여 재료의 미세 구조, 상 조성, 입자 크기, 함유물 함량, 코팅 두께 및 결함 형태를 특성화합니다.

고품질 금속 조직 절단 장비와 올바른 휠 선택에 대한 투자는 모든 후속 준비 단계에서 복합적인 수익을 제공합니다. 즉, 연삭 시간을 줄이고, 시편 형상을 보존하고, 깨지기 쉬운 특징을 보호하고, 현미경으로 관찰된 미세 구조가 준비 인공물이 아닌 실제 재료 미세 구조인지 확인합니다.
